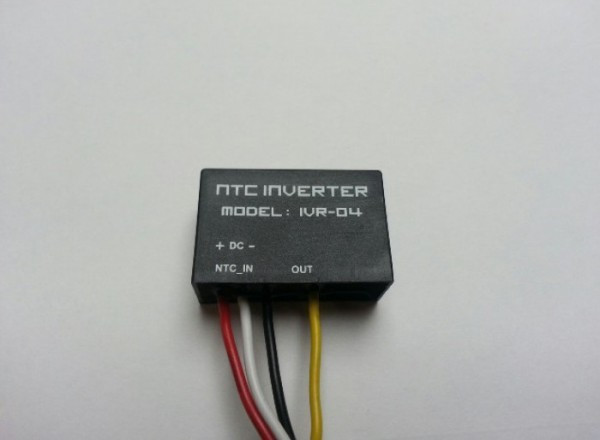

LED-Inverter ACE-IVR 04 passend für ACEWELL Tachometer

Beschreibung:

Der LED-Inverter ACE-IVR 04 ist ein spezielles Anschlussmodul, das die Nutzung der Tankanzeige bei den Instrumentenserien ACE-5XXX, ACE-6XXX und ACE-7XXX ermöglicht. Dieses Modul ist erforderlich, wenn Ihr Fahrzeug lediglich über einen Reservesensor verfügt. Mit dem Inverter wird der letzte Balken der Tankanzeige aktiviert, sobald die Reserve einsetzt. Zusätzlich wird die Reserveleuchte (wie bei Trip 3) geschaltet, sodass Sie stets eine präzise Information über Ihren Tankfüllstand erhalten.

Achtung: Der LED-Inverter ACE-IVR 04 funktioniert ausschließlich in Verbindung mit einem ACEWELL Tachometer.

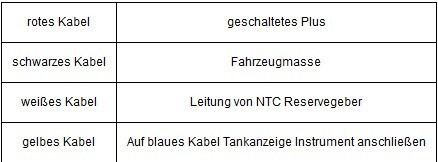

Der Anschluss erfolgt über vier Leitungen und ist leicht zu installieren:

• Rot: geschaltetes Plus
• Schwarz: Masse
• Weiß: Leitung vom NTC-Reservesensor
• Gelb: Anschluss an das blaue Kabel der Tankanzeige des Instruments

• Ermöglicht Tankbalkenanzeige auch bei Fahrzeugen mit Reservesensor
• Reserve-LED wird zusätzlich aktiviert
• Einfache Installation über vier Kabelanschlüsse
• Kompatibel mit ACEWELL Serien ACE-5XXX, ACE-6XXX und ACE-7XXX
• Zuverlässige Funktion mit integriertem Widerstand

Lieferumfang:

• LED-Inverter ACE-IVR 04
• Integrierter Widerstand
• Anschlussanleitung
